PEEKプラスチック

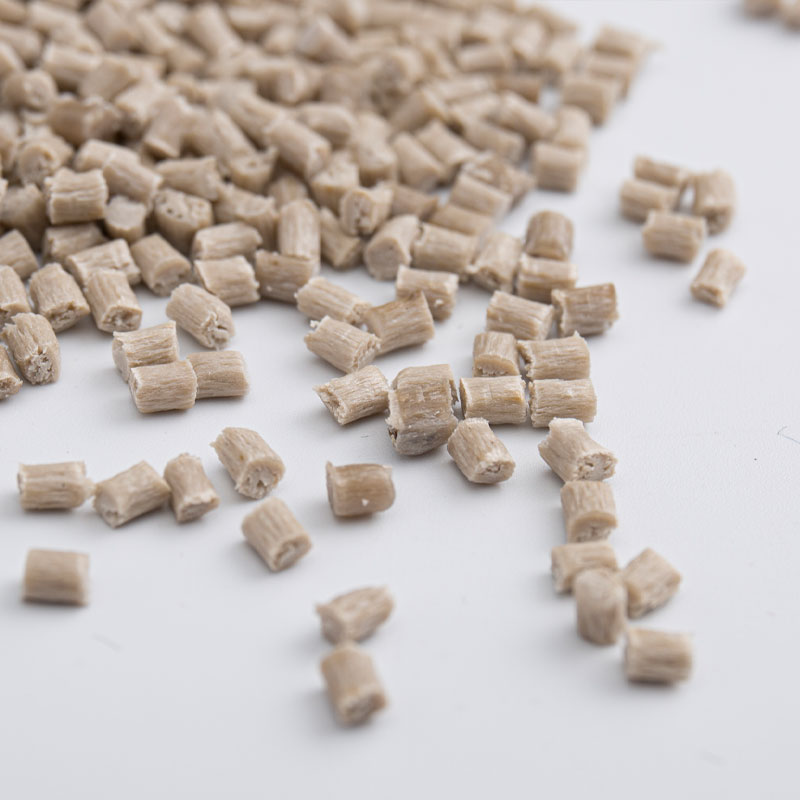

高剛性と寸法安定性の天然PEEK GF20プラスチック

PEEK GF20 – 高い構造強度と極めて高い寸法安定性を必要とする高温および高負荷の用途向けの最初の選択肢です。剛性とコスト効率の完璧な組み合わせです。

コアアドバンテージの解釈:
ガラス繊維の追加は、PEEK の硬い「骨格」を構築するように機能し、その剛性、強度、および耐クリープ性を大幅に向上させると同時に、熱たわみ温度も上昇させます。純粋な樹脂では比較的不十分であった寸法安定性が大幅に改善されます。

選択に関する考慮事項:
これは、金属の代替、軽量設計の実現、およびより高い構造応力に耐える場合に最も一般的な選択です。

適用範囲:
構造ブラケットとハウジング
ポンプとバルブのコンポーネント、インペラ
ベアリングシート
半導体製造設備

お問い合わせ

前へV：高温高荷重安定性 PEEK CF30
次へ：次の記事はありません

パラメータ

製品説明
樹脂の識別	20% ガラス繊維強化、超高温耐性、高剛性、優れた耐薬品性、耐摩耗性、食品接触グレード
色	ナチュラルまたは典型的な色
主な用途	電気部品、電子部品、ロボット用途、ベアリングスリーブ、ベアリングフランジ、コネクタ、ポンプアクセサリ、シール、手術器具
加工方法	射出成形
代表的な特性	試験方法	試験条件	値	ユニット
物理的特性
密度	ディン EN ISO 1183	23℃	1.45	g/cm3
メルトフローレート	ディン EN ISO 1133	400℃/5kg	45	g/10分
収縮	GB15585		0.4—0.6	%
機械的性質
引張強さ	ディン EN ISO 527	50mm/分	135	MPa
引張弾性率			7000	MPa
破断伸び			2.5	%
曲げ強度	DIN EN ISO178	2mm/分	200	MPa
曲げ弾性率	DIN EN ISO178	2mm/分	7000	MPa
片持ち梁ノッチなしの衝撃強度	DIN EN ISO 180	4mm、22℃	65	KJ/平方メートル
アイゾットノッチ付き衝撃強さ	DIN EN ISO 180	4mm、23℃	8	KJ/平方メートル
熱性能
熱変形温度	ディン EN ISO 75	1.8MPa、未焼鈍	315	℃
熱変形温度	ディン EN ISO 75	0.45MPa、未焼鈍	325	℃
融解温度	DIN EN ISO 11357		340	℃
線膨張係数	DIN EN ISO 11359	流動、Tg 未満	2.00E 01	μm/m/℃
線膨張係数	DIN EN ISO 11359	流れる、Tg 以上	2.20E 01	μm/m/℃
熱性能
表面抵抗	IEC 60093	23℃	1.00E 15	Ω.CM
体積抵抗	IEC 60093	23℃	1.00E 15	Ω.CM
絶縁強度	IEC 60243	2.0mm	24	KV/mm
絶縁耐力	IEC 60250	23℃ 1KHz	3.1
散逸率	IEC 60250	23℃ 1MHz	0.005
CTI	IEC 60112		150	V
難燃性
難燃性	UL94	0.3mm	V0
難燃性	UL94	0.5mm	V0
難燃性	UL94	1mm	V0
難燃性	UL94	1.5mm	V0
グローワイヤーの可燃性指数	IEC60695-2-12	0.75mm	850	℃
グローワイヤーの可燃性指数	IEC60695-2-12	1.5mm	850	℃
グローワイヤーの可燃性指数	IEC60695-2-12	3mm	960	℃
グローワイヤーの可燃性指数	IEC60695-2-13	0.75mm	850	℃
グローワイヤーの可燃性指数	IEC60695-2-13	1.5mm	850	℃
グローワイヤーの可燃性指数	IEC60695-2-13	3mm	960	℃

注:

(1) データは、顧客の参照のみを目的とした典型的な値を表すものであり、最小または最大の品質仕様の保証、またはその他の形式の保証を構成するものではありません。
(2) 性能は色によって異なる場合があります。

注意:

ここに記載されているデータと情報は、当社の現在の知識と経験に基づいています。新しい洞察や経験が生じた場合、このテキストの情報とデータは予告なく変更されることがあります。使用条件および適用される法律は場所や時間によって異なる場合があるため、ここに記載されている製品および情報が意図された用途に適しているかどうかを判断し、職場および製品の取り扱い方法が適用される法律およびその他の政府規制に準拠していることを確認するのはお客様の責任となります。 Lisu New Materials は、この情報に関していかなる責任も義務も負わず、保証も提供しません。商品性または特定の目的への適合性に関するすべての暗黙の保証は、ここに明示的に除外されます。

一般的な射出成形プロセス
プラスチックの乾燥
乾燥時間	2～4時間
乾燥温度	130～150℃
乾燥装置	熱風乾燥機
乾燥タイプ	連続乾燥（製造工程）
射出成形 Process
ノズル部	370～390℃
プラスチックセクション	380～400℃
搬送部	360～380℃
最高射出温度	450℃
射出圧力	30～70MPa
射出速度	30～75mm/s
可塑化圧力速度	圧力：35～70MPa 速度：50～100mm/s
可塑化背圧	20～60MPa
推奨金型温度	170～220℃

免責事項: 前述の射出成形プロセスは、製品の形状、金型設計、射出成形機の仕様によって異なる場合があります。実際の状況に応じて具体的な調整を行う必要があります。

私たちについて

Zhejiang Lisu Composite Materials Co., Ltd

Zhejiang Lisu Composite Materials Co., Ltd, founded in 2015, is a national high-tech enterprise and a Zhejiang Science and Technology Innovation Enterprise. We are China Custom 高剛性と寸法安定性の天然PEEK GF20プラスチック manufacturers and OEM/ODM 高剛性と寸法安定性の天然PEEK GF20プラスチック factory. We specialize in the R&D, production, sales, and service of high-performance new materials, committed to providing innovative material solutions for a safer, more comfortable, and convenient human life. The company possesses comprehensive experimental testing capabilities and has successively obtained certifications such as PCR material certification (GRS), IATF16949 quality management system certification, and various material CQC certificates, ensuring product quality and compliance. We are dedicated to providing safe, comfortable, and convenient innovative material solutions for various industries, helping customers enhance the value of their products. Driven by technological innovation to promote sustainable development, we are steadfast practitioners in building an environmentally friendly society. We strive to contribute to the harmonious coexistence of humanity and nature, working together for a greener future.

名誉の証明書
