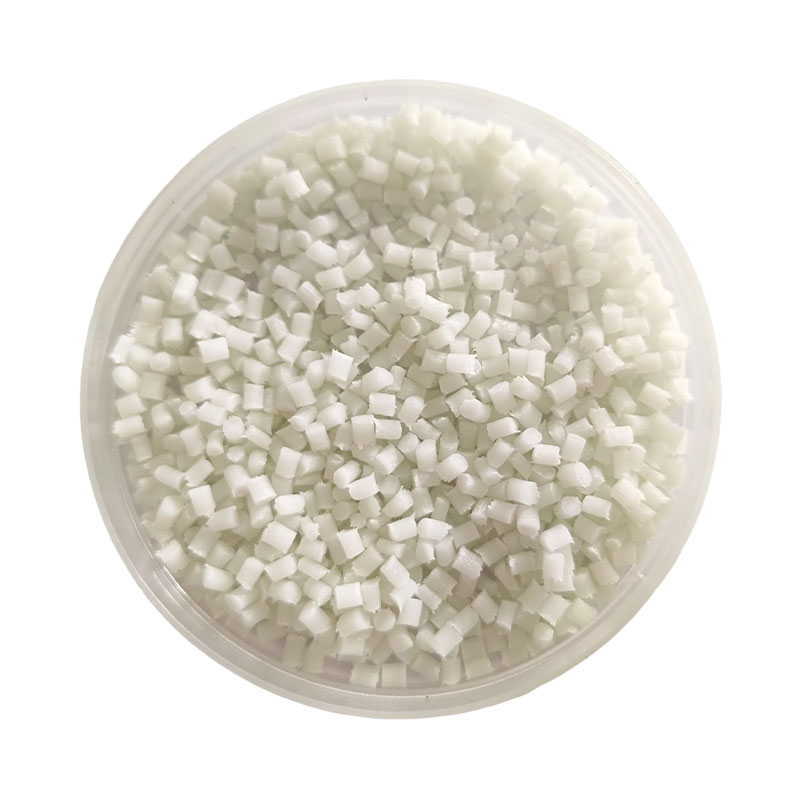

変性PPAプラスチックペレット

摩擦の低減と耐摩耗性の向上 PPA PTFE プラスチック

PTFE 変性 PPA: PPA PTFE
正式名・成分：PPA ポリテトラフルオロエチレン（PTFE）。
性質: PTFE 粉末または繊維が PPA マトリックスに追加され、耐摩耗性が向上します。

主な機能:
極めて低い摩擦係数: PTFE は、既知の摩擦係数が最も低い固体材料の 1 つです。
優れた耐摩耗性と自己潤滑性: コンポーネントは潤滑剤をほとんどまたはまったく使用しなくても動作できます。
PPA の耐熱性と機械的特性の保持: 絶対強度は GF 強化 PPA よりも低くなります。

主な用途:
耐摩耗性可動部品: ギア、ベアリング、ブッシュ、スライダー、カム。特に「プラスチック対金属」または「プラスチック対プラスチック」の摩擦ペアに適しています。
自己潤滑性の機械部品: 汚染の可能性があるため潤滑油が望ましくない場所 (食品機械、繊維機械など) に最適です。
自動車用途における特定の低負荷摺動部品。

お問い合わせ

前へV：前の記事はありません
次へ：寸法安定性と導電性 PPA CF20 プラスチック

パラメータ

製品説明
樹脂の識別	PPA PTFE 複合材料、30% ガラス繊維強化、射出成形グレード、高流量、自己潤滑性、耐摩耗グレード、高耐熱グレード
色	ナチュラルまたは典型的な色
主な用途	ベアリング、ギア、シール、スプロケット、スラストワッシャー、バルブ部品、ウェアストリップ、自動車用途、電気・電子用途、家庭用品、低騒音用途、ロボット用途
加工方法	射出成形
代表的な特性	試験方法	試験条件	PA66 MoS2	単位
物理的特性
密度	ディン EN ISO 1183	23℃	1.55	グラム/センチメートル ³
収縮	GB15585		0.3～0.5	%
機械的性質
引張強さ	ディン EN ISO 527	50mm/分	170	MPa
引張弾性率			10500	MPa
破断伸び			2.5	%
曲げ強度	ディン EN ISO 178	2mm/分	245	MPa
曲げ弾性率	ディン EN ISO 178	2mm/分	9600	MPa
アイゾットノッチ付き衝撃強さ	DIN EN ISO 180	4mm、23℃	9.7	KJ/M ²
アイゾットノッチ付き衝撃強さ	DIN EN ISO 180	4mm、-30℃	5	KJ/M ²
アイゾットノッチ付き衝撃強さ	DIN EN ISO 180	4mm、23℃	45	KJ/M ²
アイゾットノッチ付き衝撃強さ	DIN EN ISO 180	4mm、30℃	40	KJ/M ²
摩擦係数	ASTM D1894	ダイナミックVSスチール	0.16
摩擦係数	ASTM D1894	静的 VS スチール	0.18
摩擦係数	ASTM D3702	ダイナミックVSスチール	0.3
摩擦係数	ASTM D3702	静的 VS スチール	0.34
摩擦係数	ASTM D3702	ワッシャー	44	フィート-ポンド-時
熱性能
熱変形温度	ディン EN ISO 75	1.8MPa、未焼鈍	285	℃
熱変形温度	ディン EN ISO 75	0.45MPa、未焼鈍	290	℃
難燃性
難燃性	UL94	0.75	HB
難燃性	UL94	1.5mm	HB
難燃性	UL94	3mm	HB
その他
表面抵抗率	IEC60093	1.5mm	10 ^13-15	Ω

注:

(1) データは、顧客の参照のみを目的とした典型的な値を表しており、最低または最高の品質基準の保証、またはその他の目的を構成するものではありません。

(2) 性能は色によって異なる場合があります。

注意:

ここに記載されているデータと情報は、当社の現在の知識と経験に基づいています。新しい知識や経験が生じた場合、本書の情報やデータは予告なく変更されることがあります。使用条件および適用される法律は場所や時間によって異なる場合があるため、ここに記載されている製品および情報が特定の用途に適しているかどうかを判断するのはお客様の責任です。職場および製品の取り扱い方法が適用される法律およびその他の政府規制に準拠していることを確認する必要があります。 Lixu New Materials は、この情報に関していかなる責任も義務も負わず、保証も提供しません。商品性または特定の目的への適合性に関するすべての暗黙の保証は、ここに明示的に除外されます。

一般的な射出成形プロセス
プラスチックの乾燥
乾燥時間	2～4時間
乾燥温度	100～130℃
乾燥装置	熱風乾燥機
乾燥タイプ	連続乾燥（製造工程）
射出成形プロセス
ノズル部	315～330℃
プラスチック部門	320～335℃
搬送部	300～320℃
最高射出温度	330℃
射出圧力	40～120MPa
射出速度	30～75mm/s
可塑化圧力速度	圧力: 65 ～ 100 kPa 速度: 60 ～ 85 mm/s
可塑化背圧	10～40MPa
推奨金型温度	100～150℃

免責事項: 前述の射出成形プロセスは、製品の形状、金型設計、射出成形機の仕様によって異なる場合があります。実際の状況に応じて具体的な調整を行う必要があります。

私たちについて

Zhejiang Lisu Composite Materials Co., Ltd

Zhejiang Lisu Composite Materials Co., Ltd, founded in 2015, is a national high-tech enterprise and a Zhejiang Science and Technology Innovation Enterprise. We are China Custom 摩擦の低減と耐摩耗性の向上 PPA PTFE プラスチック manufacturers and OEM/ODM 摩擦の低減と耐摩耗性の向上 PPA PTFE プラスチック factory. We specialize in the R&D, production, sales, and service of high-performance new materials, committed to providing innovative material solutions for a safer, more comfortable, and convenient human life. The company possesses comprehensive experimental testing capabilities and has successively obtained certifications such as PCR material certification (GRS), IATF16949 quality management system certification, and various material CQC certificates, ensuring product quality and compliance. We are dedicated to providing safe, comfortable, and convenient innovative material solutions for various industries, helping customers enhance the value of their products. Driven by technological innovation to promote sustainable development, we are steadfast practitioners in building an environmentally friendly society. We strive to contribute to the harmonious coexistence of humanity and nature, working together for a greener future.

名誉の証明書
